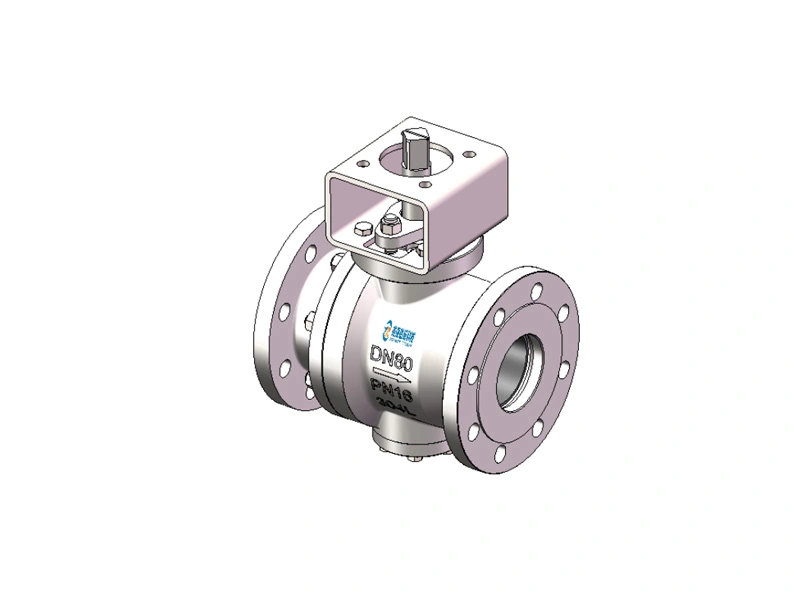

صمام كروي

الصمامات الكروية هي مكونات هندسية دقيقة تستخدم عادة في أنظمة التحكم في السوائل. تتضمن عملية تصنيع صمام الكرة عدة خطوات رئيسية:

1. اختيار المواد:تصنع الصمامات الكروية عادة من المعادن مثل الفولاذ المقاوم للصدأ أو النحاس أو كلوريد البولي فينيل لمقاومة التآكل والمتانة. يعتمد اختيار المواد على التطبيق المقصود للصمام.

2. صب أو تزوير:يتم إنشاء الهيكل الرئيسي للصمام إما عن طريق الصب أو التزوير. ينطوي الصب على صب المعدن المنصهر في قوالب ، في حين ينطوي التشكيل على تشكيل المعادن باستخدام قوة الضغط.

3. الآلات: بمجرد تشكيل الشكل الأساسي ، يتم استخدام الآلات الدقيقة لضمان الأسطح الملساء والأبعاد الدقيقة. وهذا يشمل الحفر لإنشاء ممر للكرة وتشكيل المقاعد حيث ستستريح الكرة.

4. تجميع: يتم تجميع مكونات مثل الكرة والجذع والمقاعد معًا. غالبًا ما تصنع الكرة من المعدن المتين المطلي بمواد مثل الكروم لتعزيز خصائص إحكام الغلق وتقليل التآكل.

5. اختبار: يخضع الصمام المجمع لاختبارات مختلفة للتأكد من أنه يعمل بشكل صحيح ولا يتسرب. وهذا يشمل اختبارات الضغط والفحوصات التشغيلية.

6. تشطيبأخيرًا ، قد يتم طلاء الصمامات أو طلاؤها لمنع التآكل وتعزيز الجماليات قبل التغليف والشحن.

تستخدم الصمامات الكروية والصمامات الكروية بشكل شائع في أنظمة الأنابيب للتحكم في تدفق السوائل ، ولكن لها تصميمات مختلفة وهي مناسبة لمختلف التطبيقات بناءً على خصائصها التشغيلية وانخفاض الضغط ، وقدرات التحكم في التدفق. هنا مقارنة مفصلة بين الاثنين:

1. التصميم والبناء

• صمام الكرة:

يتميز بقرص كروي ، وهو الجزء من الصمام الذي يتحكم في التدفق عبره. الكرة لديها ثقب ، أو ميناء ، من خلال مركزها. عندما يكون المنفذ في خط مع طرفي الصمام ، سيحدث تدفق. عند إغلاق الصمام ، يكون الثقب متعامدًا مع نهايات الصمام ، ويتم حظر التدفق.

عادة ما يكون تصميم بسيط مع أجزاء أقل ، مما يسمح عمومًا بتكلفة أقل وموثوقية أعلى.

• صمام كروي:

جسم ذو شكل كروي مع فصل نصفي الجسم عن طريق حاجز داخلي. يحتوي هذا على فتحة تشكل مقعدًا يمكن تثبيت القابس المتحرك عليه لإغلاق (أو إغلاق) الصمام.

يتم توصيل القابس بجذع يتم تشغيله بواسطة حركة لولبية باستخدام عجلة يدوية في الصمامات اليدوية.

2. وظيفة وتشغيل

• صمام الكرة:

تعمل عن طريق تدوير مقبض تعلق على الكرة 90 درجة حول محورها. هذه العملية السريعة ذات الدور الرباعي تجعل الصمامات الكروية مثالية للحالات التي تتطلب التشغيل السريع والمتكرر.

يوفر ختم ضيق للغاية مع عزم دوران منخفض ويعتبر عمومًا موثوقًا للغاية مع عمر خدمة طويل.

• صمام كروي:

تعمل عن طريق تحويل عجلة تقوم بنقل القابس إلى أو خارج المقعد. وهذا يسمح باختناق دقيق للتدفق ، مما يجعل صمامات الكرة الأرضية مناسبة للتطبيقات حيث يحتاج التدفق إلى تعديل دقيق.

ليست سريعة التشغيل مثل الصمامات الكروية وتتطلب عمومًا انعطافات متعددة لفتح أو إغلاق بالكامل.

3. خصائص التدفق

• صمام الكرة:

يسمح عادة بالتدفق الكامل دون عوائق عند الفتح ، مما يؤدي إلى انخفاض الضغط المنخفض عبر الصمام.

مناسبة للتحكم في/إيقاف التشغيل ولكن مع بعض الطرز المصممة للاختناق.

• صمام كروي:

يوفر قدرات خنق جيدة للغاية ويمكن استخدامه لضبط معدلات التدفق بدقة.

يحتوي على انخفاض ضغط أعلى مقارنة بالصمامات الكروية بسبب المسار الصعب الذي يجب أن يسلكه السائل عبر الصمام.

4.التطبيقات

• صمام الكرة:

تستخدم على نطاق واسع في التطبيقات التي تتطلب انخفاض الضغط المنخفض والتشغيل السريع. شائع في كل من التطبيقات السكنية والصناعية للمياه والغاز والنفط.

يفضل في التطبيقات التي تتطلب إغلاق ضيق.

• صمام كروي:

مثالية للتطبيقات التي تتطلب تنظيم التدفق والتشغيل المتكرر. تستخدم عادة في أنظمة تبريد المياه ، وأنظمة زيت الوقود ، وأنظمة تغذية المياه أو المواد الكيميائية.

تستخدم عادة في التطبيقات التي تنطوي على بيئات الضغط العالي.

5. الصيانة والمتانة

• صمام الكرة:

يتطلب عموما صيانة أقل بسبب عدد أقل من الأجزاء المتحركة وتصميم أبسط.

مقاومة للتلوث لأن التصميم لا يترك مجالًا للشوائب محاصرة.

• صمام كروي:

قد يتطلب الأمر المزيد من الصيانة بسبب تصميمه الأكثر تعقيدًا وإمكانية احتجاز الشوائب في مقعد الصمام أو الجذع.

يمكن التعامل مع ارتفاع درجات الحرارة والضغوط أفضل من الصمامات الكروية.

يعتمد الاختيار بين صمام كروي وصمام كروي إلى حد كبير على الاحتياجات المحددة للتطبيق ، بما في ذلك الحاجة إلى التحكم في التدفق وسرعة التشغيل وانخفاض الضغط والمتانة. تعتبر الصمامات الكروية أكثر ملاءمة للتطبيقات السريعة والمنخفضة المقاومة ، بينما تتفوق صمامات الكرة الأرضية في الأنظمة التي تتطلب التحكم الدقيق في التدفق وتنظيمه.

الصمامات الكروية وصمامات البوابات هما نوعان من الصمامات المستخدمة عادة في أنظمة الأنابيب والسباكة للتحكم في تدفق السوائل. كل نوع صمام له ميزات مميزة ، خصائص تشغيلية ، وهو مناسب لتطبيقات محددة. هنا مقارنة مفصلة بين الصمامات الكروية وصمامات البوابة:

1. التصميم والبناء

• صمام الكرة:

يحتوي على كرة مع ثقب (أو منفذ) من خلال مركزها. يتم وضع الكرة في غلاف ويمكن أن تدور 90 درجة. عندما يكون الصمام مفتوحًا ، يتوافق الثقب مع التدفق ، مما يسمح بمرور السائل. عند الإغلاق ، يتم تدوير الكرة بحيث تكون الفتحة عمودية على التدفق ، وتحجبه.

تعمل بواسطة رافعة ، مما يجعل من السهل فهم موضع الصمام في لمحة (موازية للأنبوب مفتوح ، عمودي مغلق).

• صمام بوابة:

تتميز ببوابة مسطحة مصنوعة من المعدن تنزلق لأعلى ولأسفل للتحكم في تدفق السوائل. عندما يتم رفع البوابة (صمام مفتوح) ، يتدفق السائل بحرية. عندما يتم خفض البوابة (صمام مغلق) ، فإنه يمنع التدفق.

يتم تشغيله بواسطة عجلة يدوية أو آلية تروس تحرك البوابة لأعلى ولأسفل عبر جذع ملولب ، مما يتطلب عدة أدوار لفتح الصمام أو إغلاقه بالكامل.

2. وظيفة وتشغيل

• صمام الكرة:

يوفر ختم ضيق للغاية وعادة ما يكون موثوقًا للغاية مع الحد الأدنى من الصيانة المطلوبة. تعمل بسرعة مع دوران ربع (دوران 90 درجة) وهو مثالي للتطبيقات التي تحتاج إلى إغلاق سريع.

لا يُنصح به عمومًا لأغراض الاختناق لأن التعرض الجزئي للكرة للتدفق يمكن أن يسبب التآكل والتآكل غير المتساوي.

• صمام بوابة:

الأكثر ملاءمة للتحكم في التشغيل/إيقاف التشغيل ولكن مع عملية أبطأ بسبب الأدوار المتعددة المطلوبة لتشغيل الصمام. غير مناسب للعمليات السريعة.

عند الفتح الكامل ، لا تقدم صمامات البوابة أي عرقلة في مسار التدفق ، مما يؤدي إلى مقاومة تدفق منخفضة للغاية.

3. خصائص التدفق

• صمام الكرة:

عند الفتح ، يوفر مقاومة قليلة جدًا للتدفق ، ويتميز بتصميم تجويف كامل يتوافق مع قطر خط الأنابيب.

مناسبة للتطبيقات التي تتطلب انخفاض الضغط المنخفض.

• صمام بوابة:

كما يوفر مسار تدفق التجويف الكامل عند الفتح بالكامل ، مما يقلل من انخفاض الضغط عبر الصمام.

ليست مناسبة للاختناق لأن البوابة الاهتزازية يمكن أن تتلف مقعد الصمام والبوابة نفسها عند عدم فتحها أو إغلاقها بالكامل.

4. التطبيقات

• صمام الكرة:

يشيع استخدامها في التطبيقات التي تتطلب عملية موثوقة وسريعة للتحكم في التشغيل/الإيقاف وبعض درجات الاختناق. يستخدم على نطاق واسع في التطبيقات السكنية والتجارية والصناعية للمياه والغاز والسوائل الأخرى.

• صمام بوابة:

تستخدم عادة في تطبيقات واسعة النطاق مثل توزيع المياه وخطوط أنابيب النفط والغاز حيث تكون هناك حاجة إلى وضع مفتوح بالكامل أو الإغلاق الكامل. ليست مثالية للعمليات المتكررة.

5. الصيانة والمتانة

• صمام الكرة:

يتطلب الحد الأدنى من الصيانة ، وله أجزاء متحركة أقل ، وهو أقل عرضة للارتداء مقارنة بصمامات البوابة.

يمكنه التعامل مع السوائل الموحلة أو اللزجة بشكل أفضل حيث يسمح التصميم بالتنظيف الذاتي أثناء التشغيل.

• صمام بوابة:

عرضة للتآكل والتشويش إذا لم تعمل بانتظام ، وخاصة في البيئات مع الماء تشكيل مقياس أو السوائل الأخرى.

يتطلب صيانة وفحص أكثر تواترا لضمان عدم تلف البوابة والمقاعد.

يعتمد الاختيار بين صمام الكرة وصمام البوابة إلى حد كبير على متطلبات التطبيق مثل الحاجة إلى التشغيل السريع ، ونوع السوائل التي يتم التعامل معها ، وتكرار التشغيل ، وقدرات الصيانة. عادة ما تكون الصمامات الكروية أكثر تنوعًا لكل من التطبيقات السكنية والصناعية بسبب تشغيلها القوي واحتياجات الصيانة الدنيا ، بينما تكون صمامات البوابة مناسبة للتطبيقات التي لا يحتاج فيها تدفق السوائل إلى التعديل بشكل متكرر ويكون التجويف الكامل مطلوبًا.

منتجاتنا مناسبة لمجموعة متنوعة من الوسائط ، بما في ذلك على سبيل المثال لا الحصر حمض الكبريتيك الذي يحتوي على جسيمات صلبة ، وحمض الهيدروكلوريك ، ومياه الجبس ، والمياه السوداء والمياه الرمادية. بالإضافة إلى ذلك ، نقدم أيضًا حلولًا متخصصة لوسائط المساحيق الجافة عالية التآكل وعالية التآكل مثل مسحوق السيليكون ومسحوق الفحم. تضمن تقنياتنا والمنتجات عمليات فعالة وآمنة ومستقرة في هذه البيئات الإعلامية المعقدة والقاسية.

تستخدم منتجاتنا على نطاق واسع في الصناعات البتروكيماوية ، والمعادن ، واللب والورق ، ومحطة الطاقة ، والتكرير ، والكيماويات الفحمية ، وصناعات مواد بطاريات الطاقة الجديدة. على وجه التحديد ، تقنياتنا قابلة للتطبيق على أنظمة النقل لمختلف الأحماض والقلويات والأملاح والغازات والطين والبخار عالي الحرارة في هذه الصناعات. في محطات الطاقة الحرارية ، تُستخدم حلولنا في عمليات إزالة الكبريت من غاز المداخن ونزع النتروجة ، بما في ذلك مياه الجير ، وملاط الحجر الجيري ، ونقل ملاط الجبس. بالإضافة إلى ذلك ، نوفر أيضًا أنظمة مناولة الرماد الهوائي لمحطات الطاقة ، بالإضافة إلى تقنيات النقل الهوائية لمسحوق السيليكون في إنتاج البولي سيليكون والنقل الهوائي للمساحيق المعدنية. في المعالجة المائية ، يمكن لمنتجاتنا التعامل مع خليط من حمض الكبريتيك والرمال الخام.
